KL60_EN
| EAN code | 8595057691698 |
| Zolltarifnummer | 73089059 |
| Gewicht | 2,5000 kg/m |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Breite | 150 mm |
| Höhe | 60 mm |
| Länge | 3000 mm |
| Funktionserhalt | P90-R, E90, PS90 |
| Entsprechend der Norm | ČSN EN 61537 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Blechstärke | 1,2 - 1,5 mm |
| Anzahl der Schrauben zur Verbindung | 4 |
| Sprossenabstand | 300 mm |
| Max. Last für Feuerbeständigkeit | 10 - 20 kg |

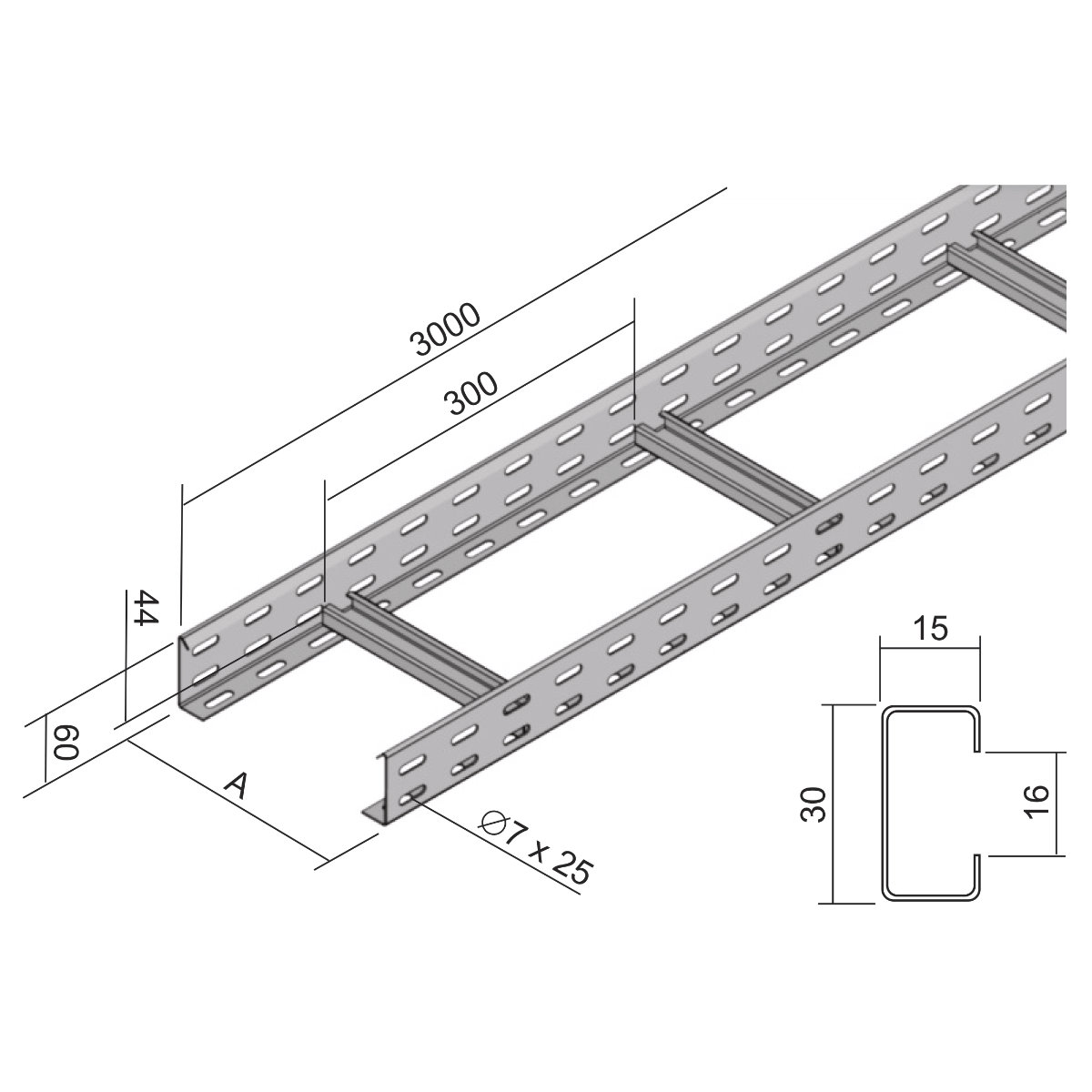

Die Verbindung der Leitern erfolgt mittels Verbinder S 60X200 und min. 4 Schrauben NSM 6X10. Die gelochten Seitenteile bilden ein L-Profil mit einer gebogenen Kante. Die gelochten Sprossen haben ein C-Profil und werden mit der offenen Seite nach oben befestigt. Der Sprossenabstand beträgt 300 mm.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Zum Verbinden werden die Verbinder S 60x200 und 16 Schrauben NSM 6X10 verwendet.
Weitere Informationen finden Sie im Katalog Systeme mit Funktionerhalt im Brandfall.
