EAN code | 8595057633322 |
Zolltarifnummer | 73089059 |
Gewicht | 1,4480 kg/pcs |
Oberflächenbearbeitung | Sendzimirverzinkung |
Temperaturbeständigkeit | -50 - 150 °C |
Entsprechend der Norm | ČSN EN 61537 |
Blechstärke | 0,8 mm |
Anzahl der Schrauben zur Verbindung | 24 |

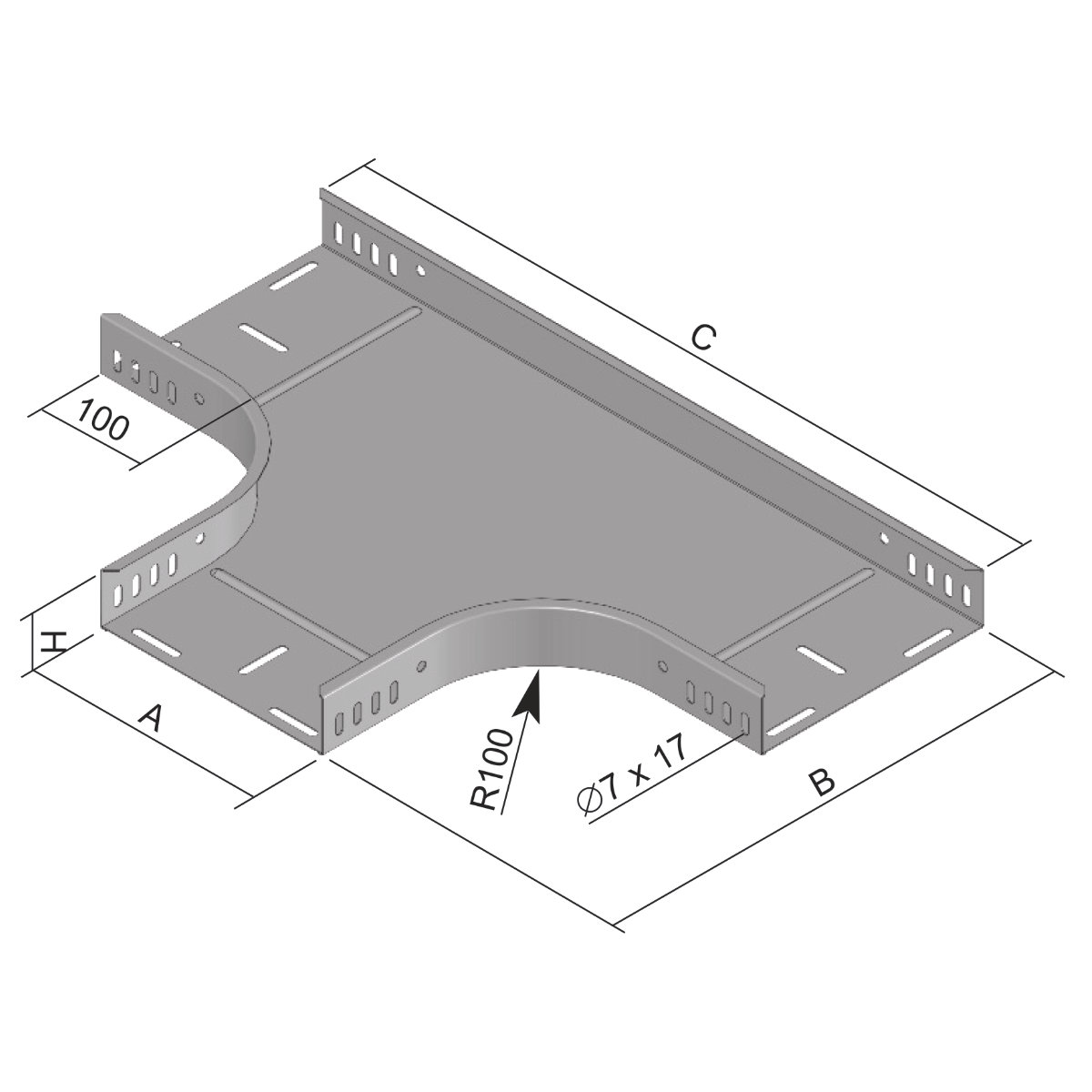

Maß A | 103 mm |
Maß B | 303 mm |
Maß C | 503 mm |
Maß H | 90 mm |
Für die Breite der Kabelrinne | 100 mm |
Für Höhe der Kabelrinne | 85 mm |

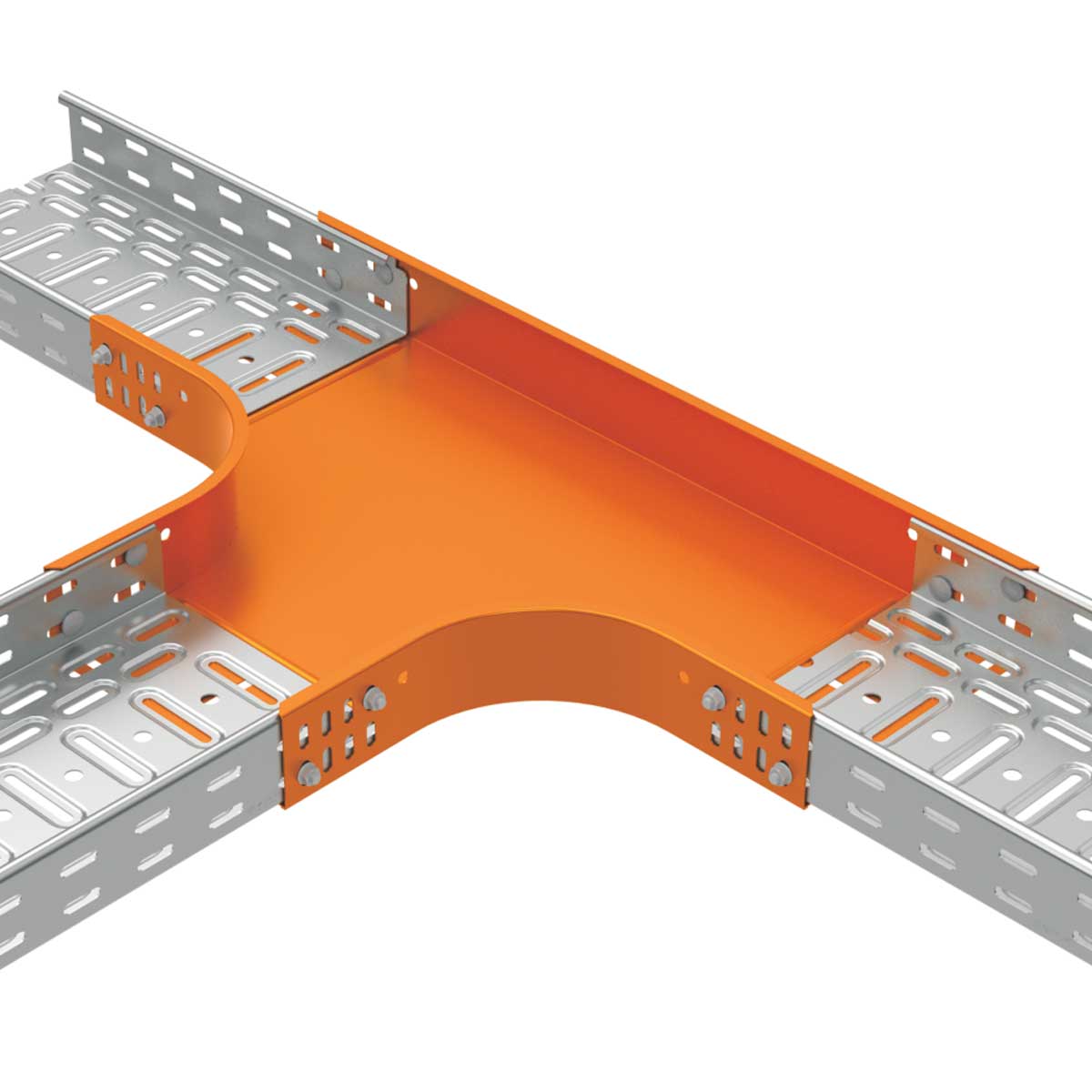

Die Verbindung erfolgt mit den Schrauben NSM 6X10. Zur Bildung ungleichschenkliger T-Stücke dienen die T-Anbaustücke OH oder alternativ die Eckanbaustücke SU.
