DS_EN
| EAN code | 8595057633834 |
| Zolltarifnummer | 83024190 |
| Gewicht | 0,3408 kg/pcs |
| Oberflächenbearbeitung | Sendzimirverzinkung |
| Funktionserhalt | P90-R, E90, PS90 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Maximale Belastung | 160 kg |

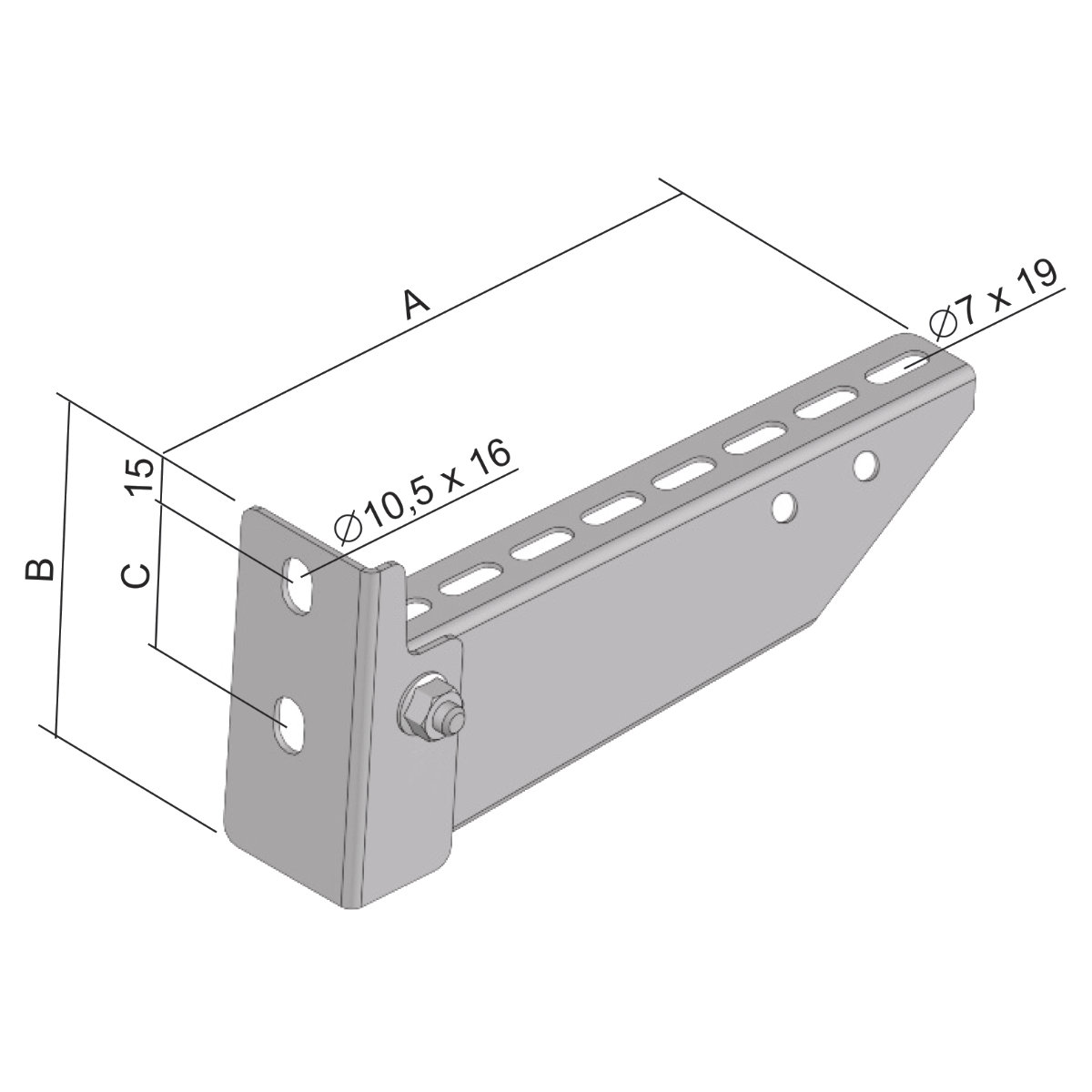

| Maß A | 168 mm |
| Maß B | 94 mm |
| Maß C | 60 mm |
| Für die Breite der Kabelrinne | 150 mm |
| Für Höhe der Kabelrinne | 35 - 110 mm |

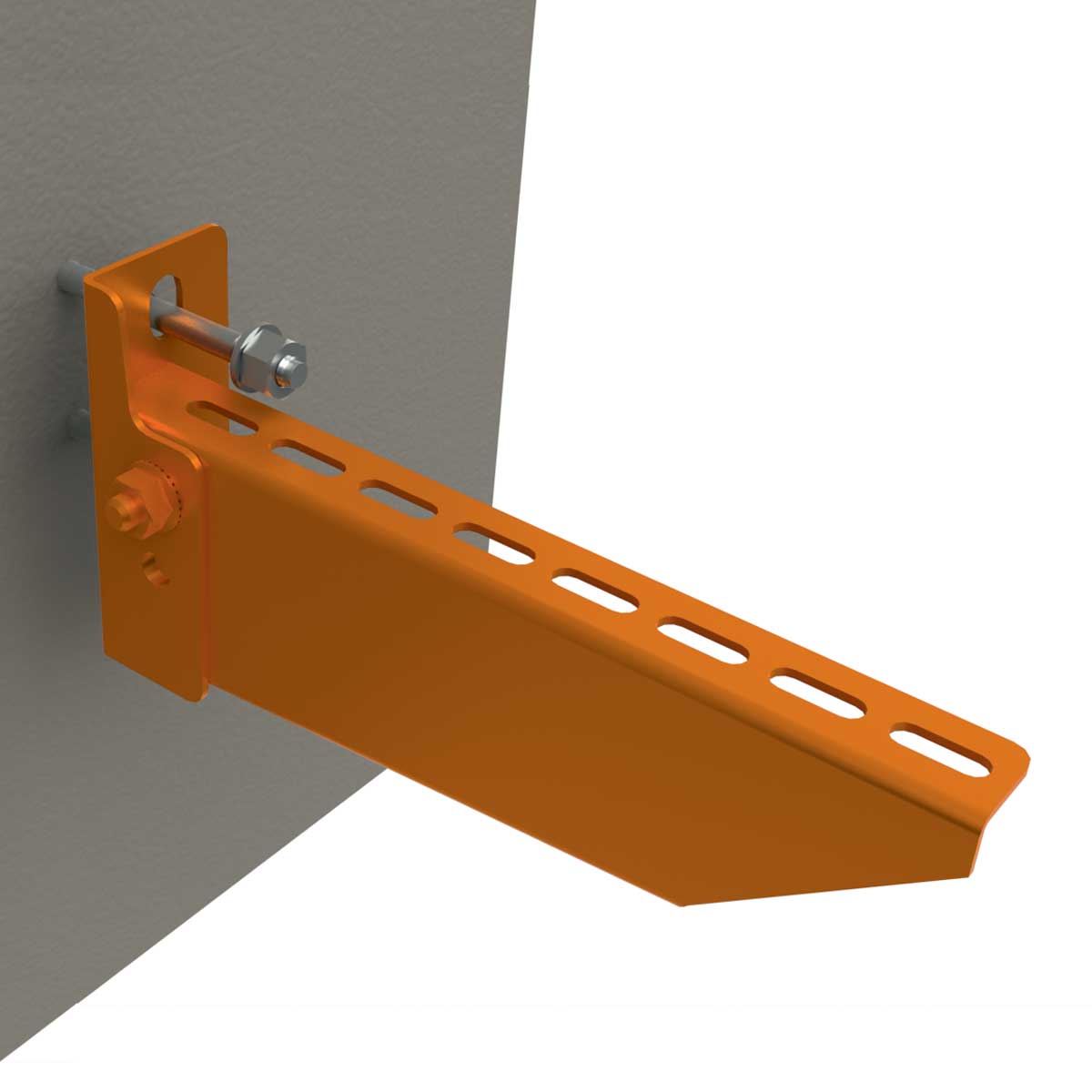

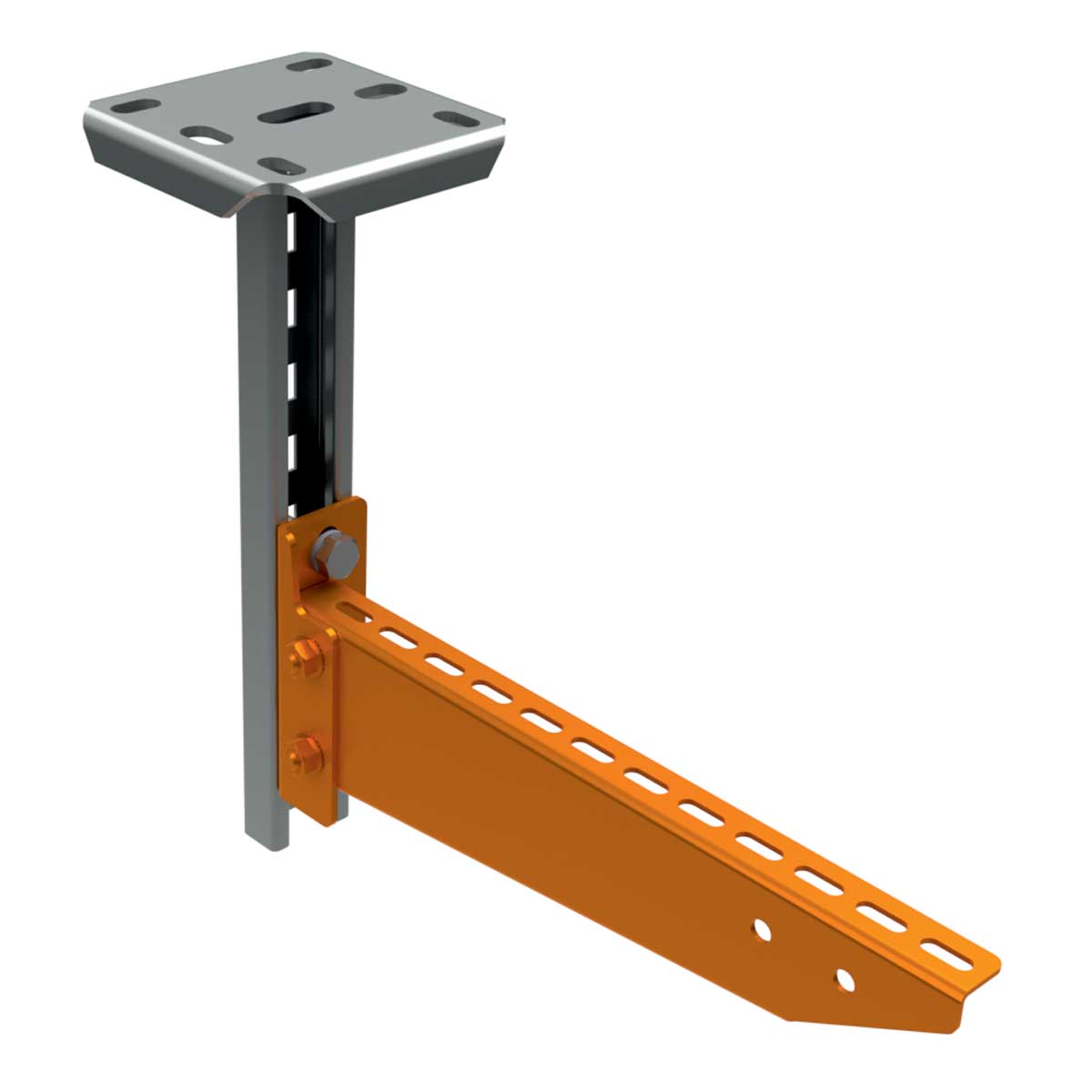

Dient der Montage der Kabelrinne an der Wand oder am Hängestiel. Befestigung an der Wand erfolgt mit 2 Durchsteckankern Ø 8mm. Zur Montage am Hängestiel SPL und SPS werden die Gleitmuttern PM 41 M 10 zusammen mit den Schrauben S 10X20 (2 Stück) verwendet. Befestigung am Hängestiel SPLN, SPSN oder SPU erfolgt mit der Schraube S 10X20, den Muttern M 10 und der Unterlegscheibe PD 10. Die Befestigung der Kabelrinne am Ausleger DS erfolgt mit den Schrauben NSM 6X10.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog Systeme mit Funktionerhalt im Brandfall.
