BSKH_EN
| EAN code | 8595568904164 |
| Zolltarifnummer | 73269098 |
| Gewicht | 0,5250 kg/pcs |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Entsprechend der Norm | ČSN EN 61537 |
| Blechstärke | 2 mm |
| Anzahl der Schrauben zur Verbindung | 4 |

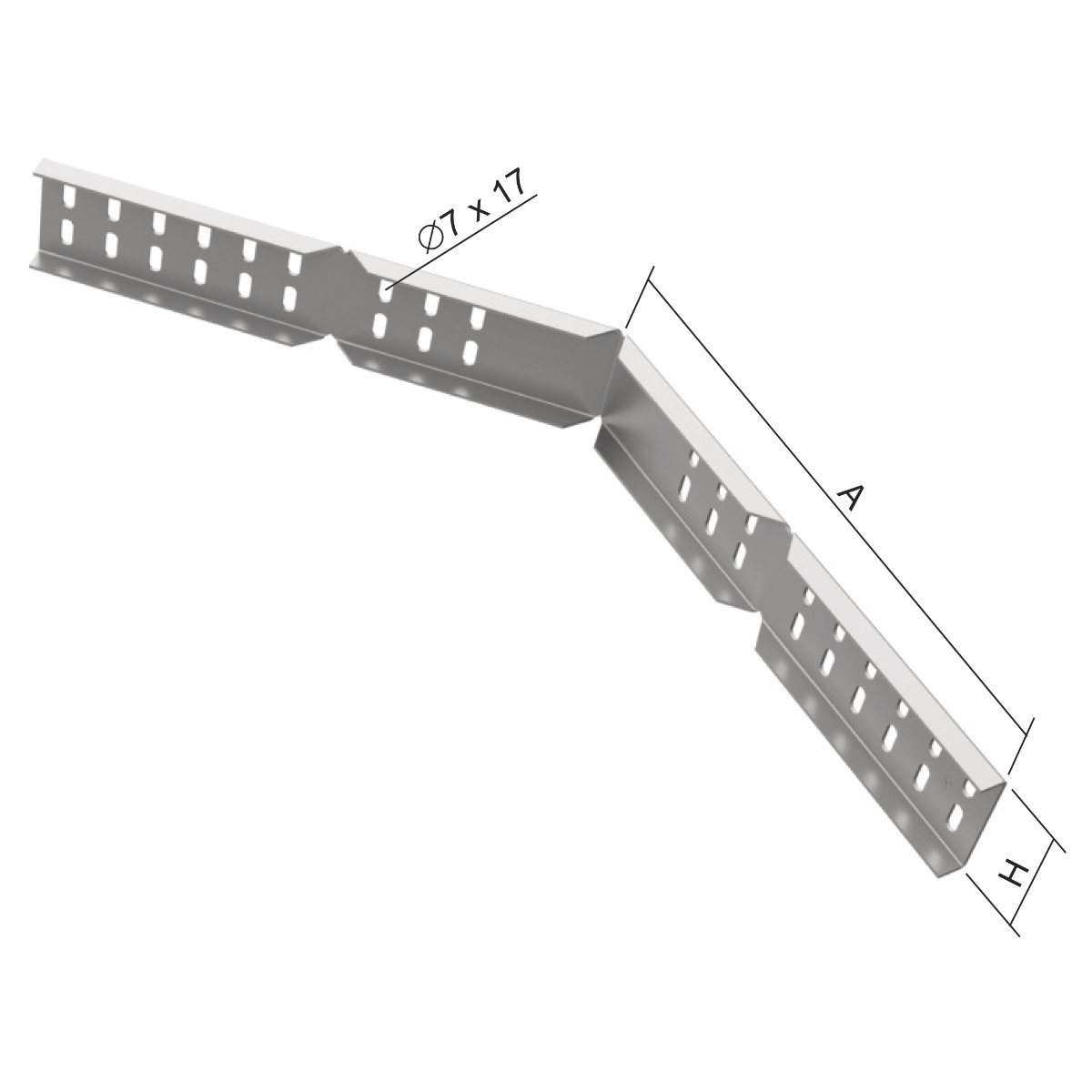

| Maß A | 140 mm |
| Maß H | 89 mm |

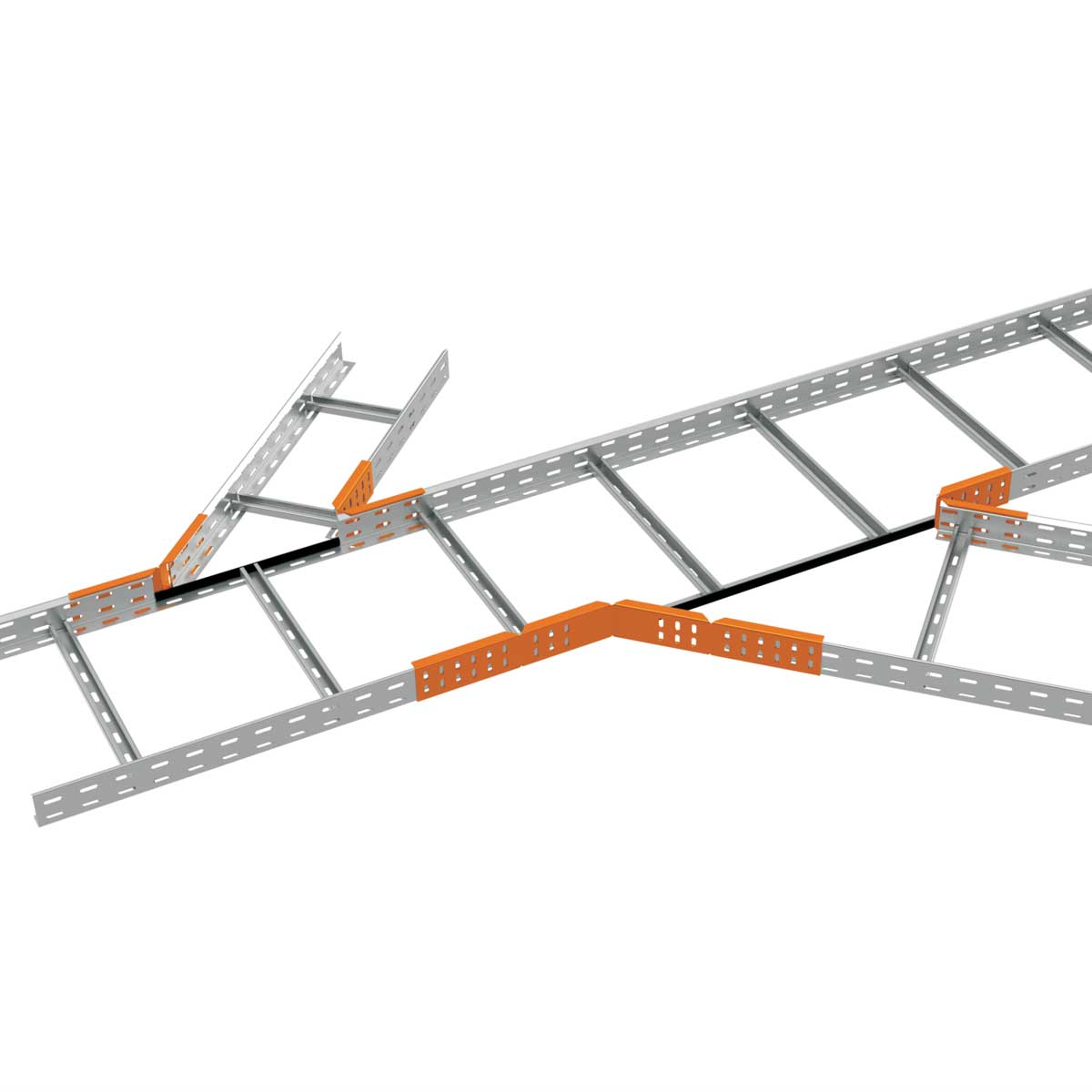

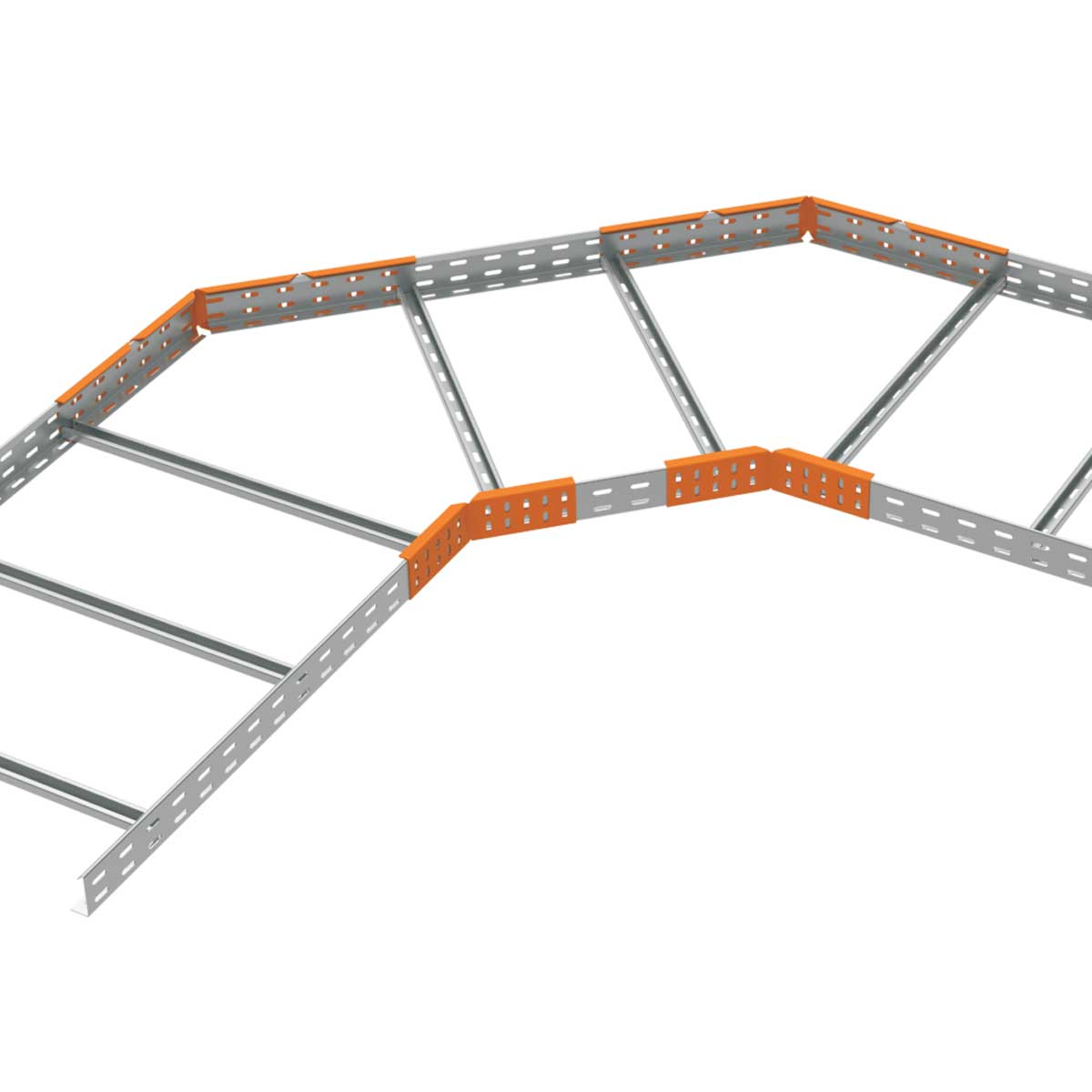

Geeignet für Trassenabzweigung, Trassenbiegung in verschiedenen Winkeln oder Biegeradien und als Ersatz für andere Formteile. Es stellt eine wirtschaftliche Alternative zu horizontalen Trassenbiegungen dar. Bei der Ableitung von der Trasse wird das Seitenteil der Kabelleiter ca. 15 mm über dem Boden - in der Achse der unteren Lochungsreihe - abgeschnitten. Die Kante muss danach mit dem Kantenschutz NCH versehen werden. Die Befestigung erfolgt mit den Schrauben NSM 6X10.
