Elektroinstallationsdosen für Wärmedämmung

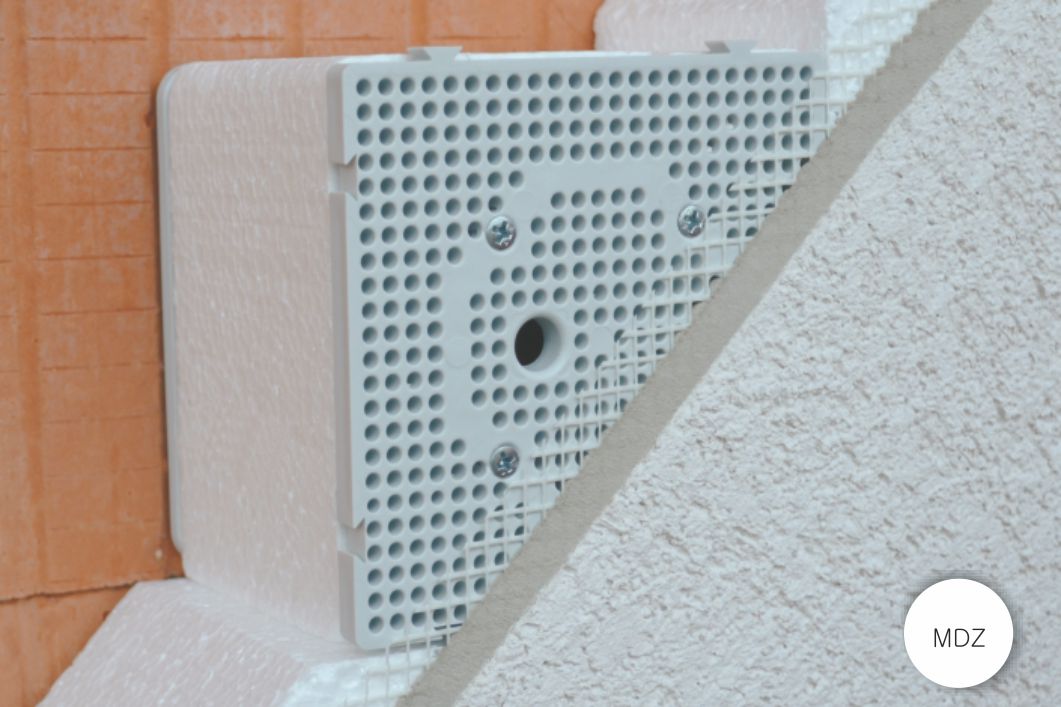

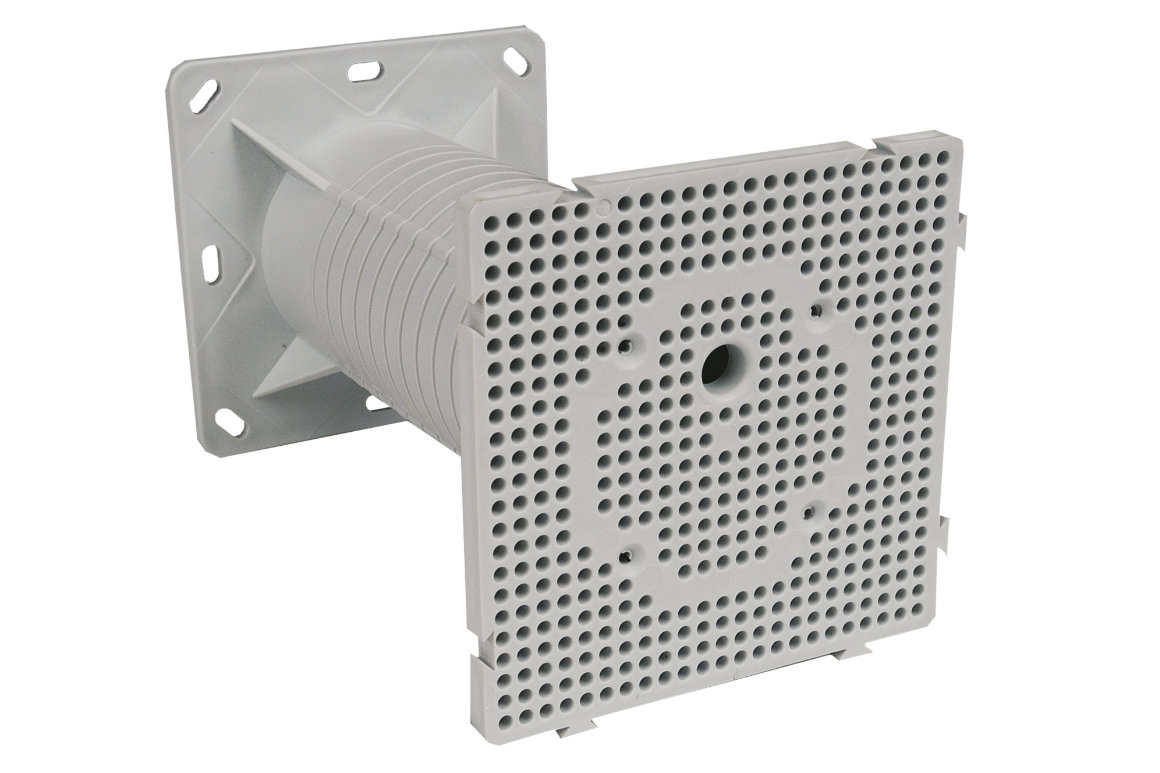

MDZ & MDZ XL

Montageplatten für Wärmedämmung



  • für die Installation elektrischer Geräte (Außenleuchten, Bewegungsmelder, 400 V Steckdosen, etc.) in gedämmte Gebäudefassaden
  • verhindert die Bildung von Wärmebrücken
  • geeignet für gängige Kontaktdämmstoffe (Styropor, Mineralwolle)
  • zur Installation von Geräten in wärmegedämmte Gebäudefassaden mit einer Stärke von 50 bis 200 mm
  • MDZ - lässt sich in beliebiger Anzahl mit weiteren Montageplatten verbinden

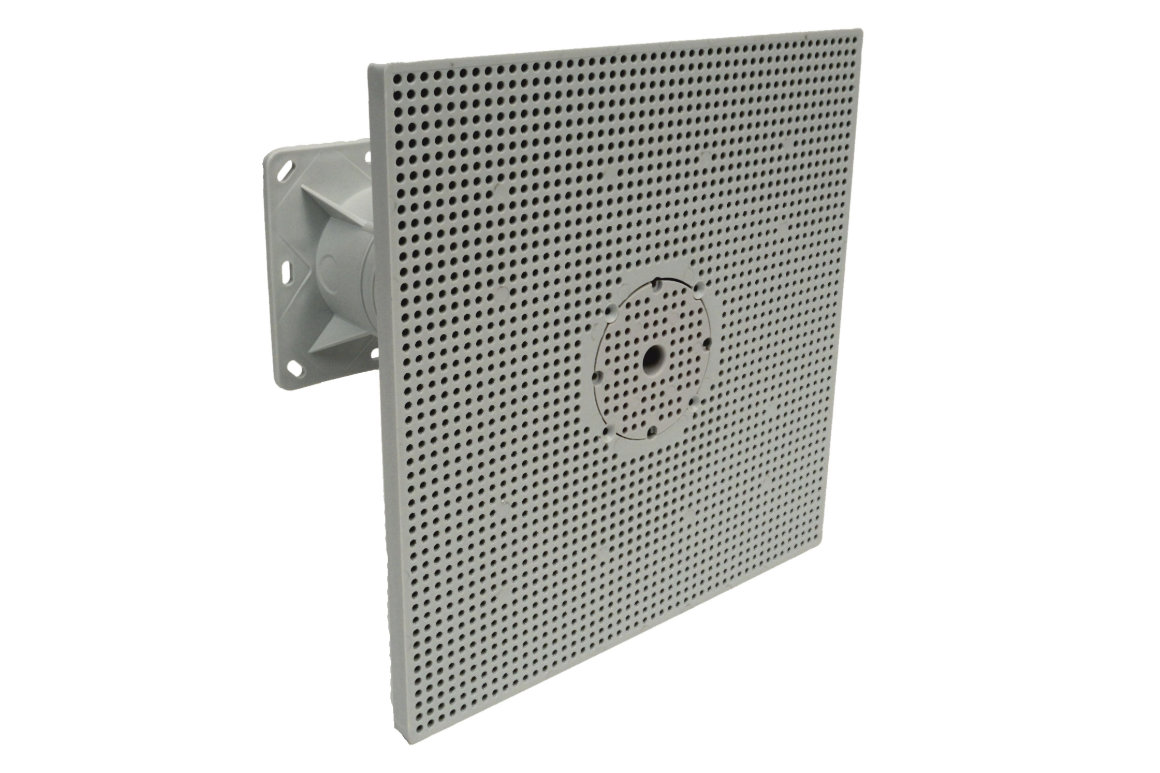

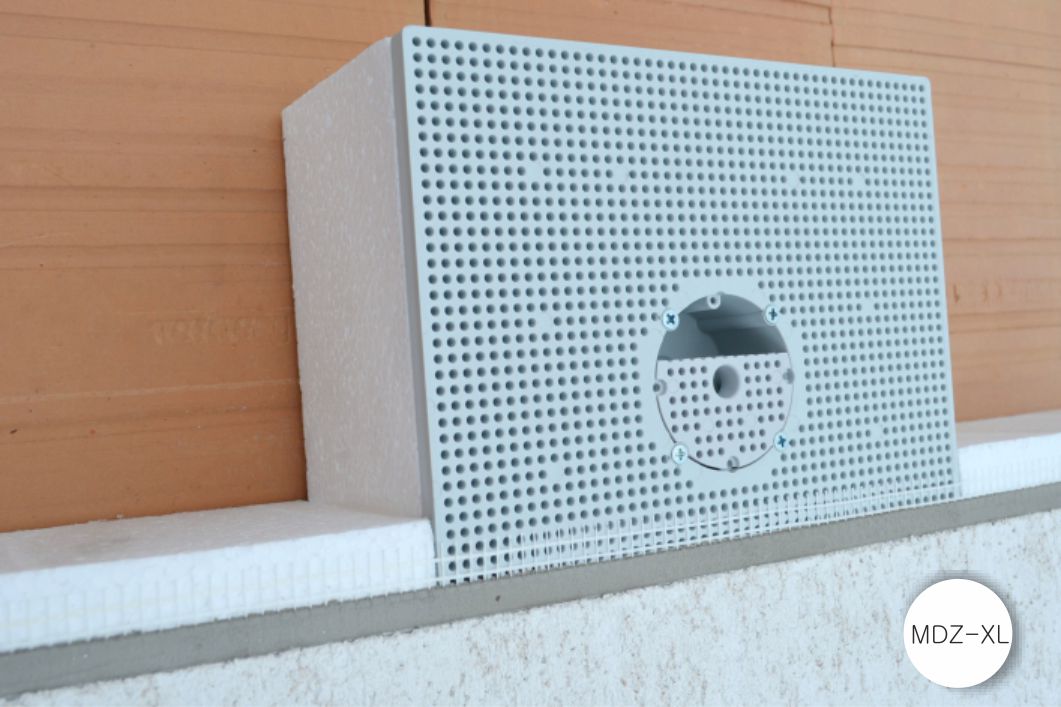

  • MDZ XL - verfügt über eine integrierte Montageplatte, die speziell für Klemmen, aber auch zur Installation von Steckdosen und Schaltern verwendet werden kann
  • als klassische Dose unter einem Schalter oder einer Steckdose verwendet werden
  • das Set enthält Dübel, Holzschrauben und Schrauben zur Befestigung der Montageplatte

Abmessung MDZ: 119x119x200mm
Abmessung MDZ XL: 238x238x200mm
Material: self-extinguishing PP
Temperaturbeständigkeit: von -25 bis +60 °C
Belastbarkeit: max. 4 kg

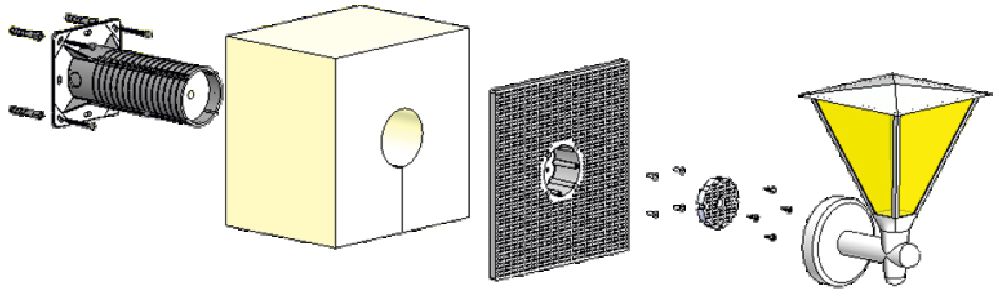

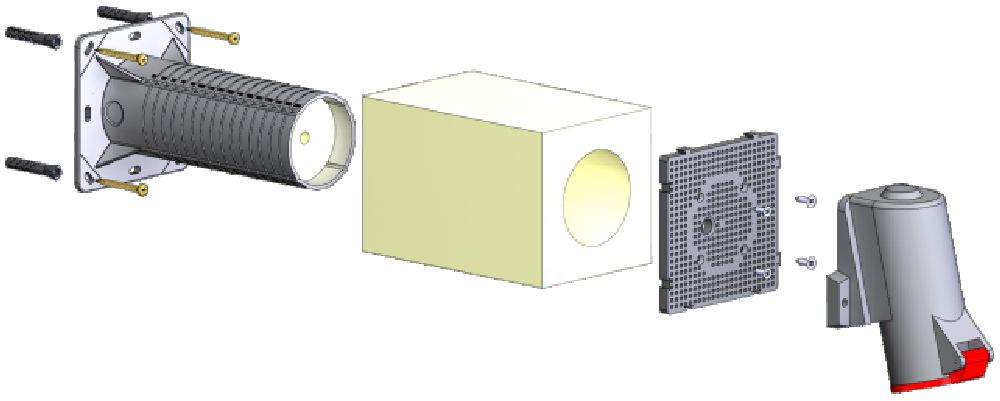

Instruktion:

1. Die Installation erfolgt während der Montage der Wärmedämmung
2. Die Halterung (Tubus) einschließlich der eingelegten Isolierung ist vor der Montage auf die Stärke der Dämmung zu kürzen
3. Die Halterung wird mit Schrauben und Dübeln an der Wand befestigt
4. Das Kabel wird durch die Halterung gezogen und mit dem abisolierten Ende am Gerät befestigt
5. Die Montageplatte wird mit 4 Schrauben an der Halterung befestigt
6. Für die Installation von 400 V-Dosen empfehlen wir die Verwendung eines Ankers

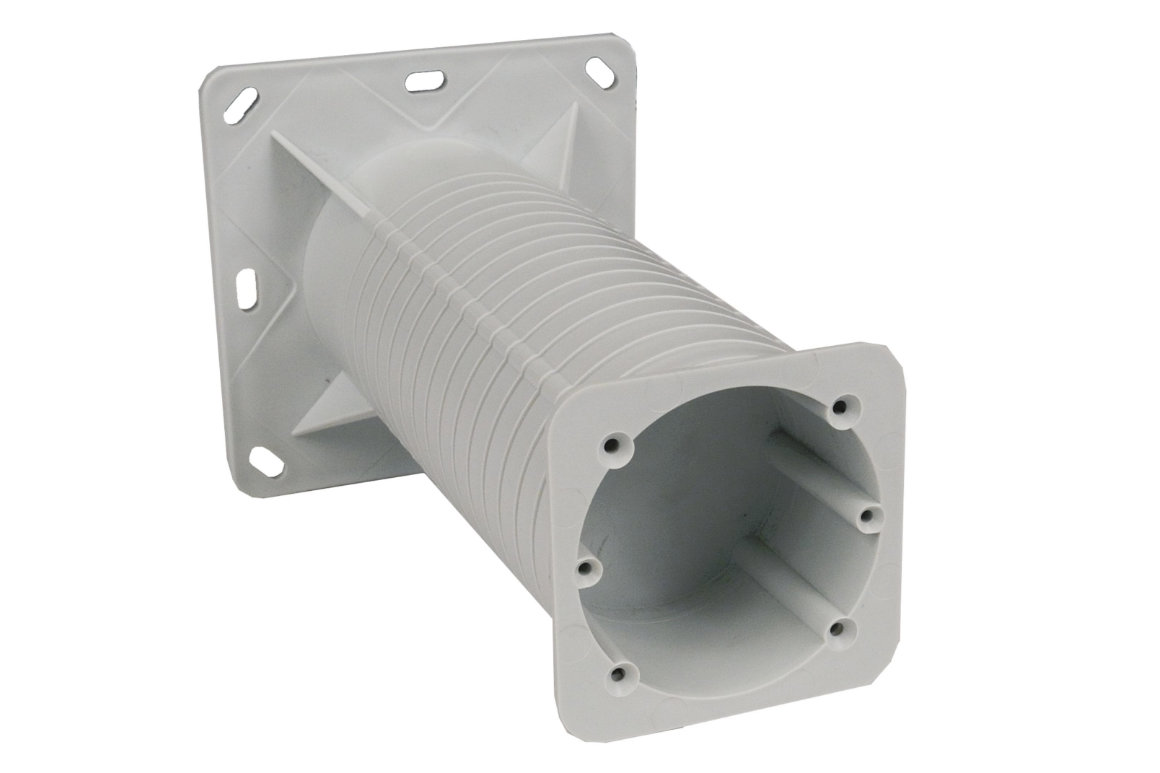

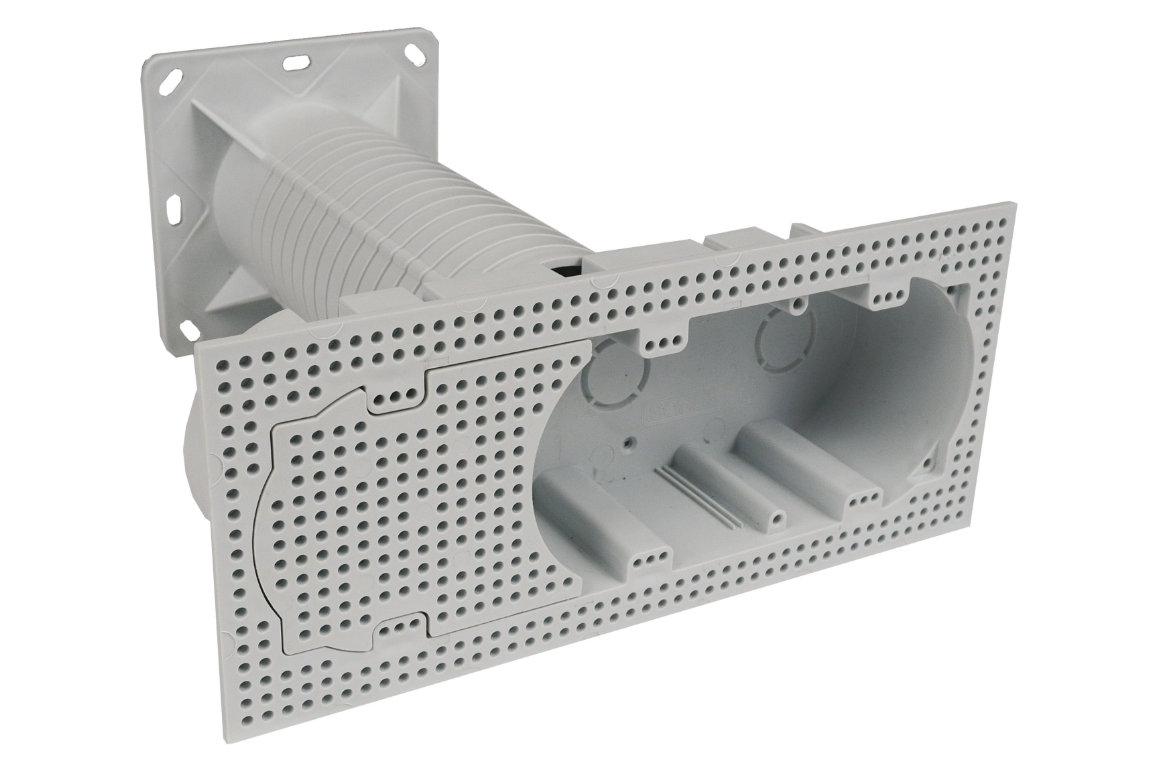

KEZ & KEZ-3

Elektroinstallationsdosen in Wärmedämmung



  • zur Installation elektrischer Geräte / Dosen in gedämmte Gebäudefassaden
  • vermeidet die Bildung von Wärmebrücken
  • geeignet für gängige Kontaktdämmstoffe (Styropor, Mineralwolle)
  • KEZ - Installation von Einzeldosen in wärmegedämmte Gebäudefassaden mit einer Stärke von 50 - 200 mm

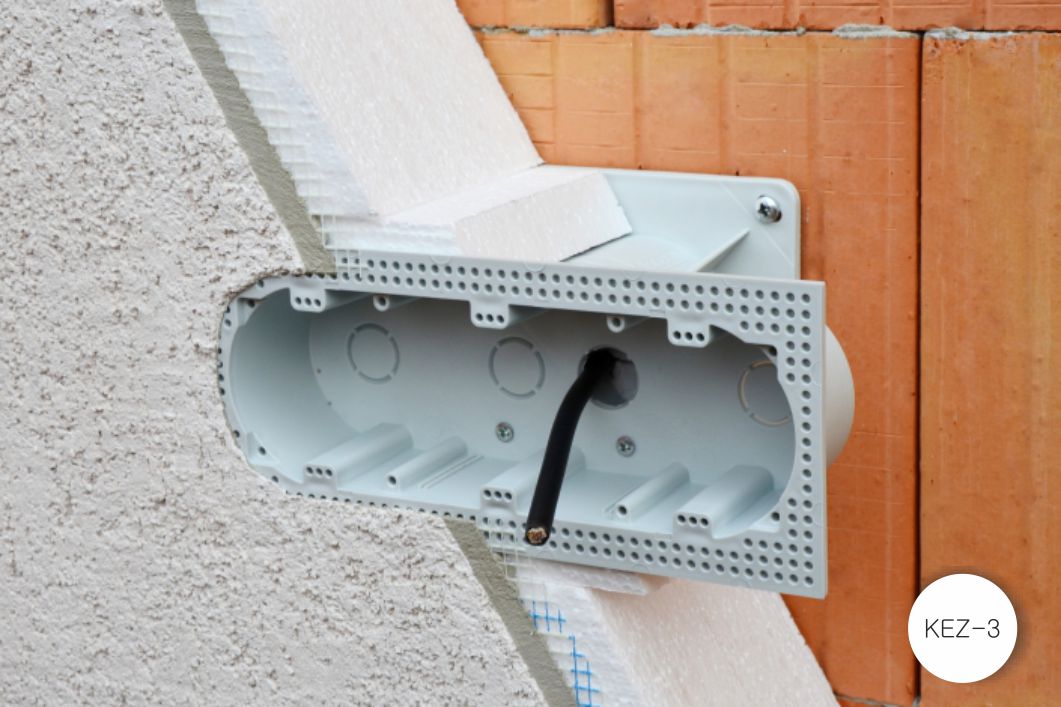

  • KEZ-3 - Installation von Doppel- oder Dreifachdosen in wärmegedämmte Gebäudefassaden mit einer Stärke von 100 - 250 mm
  • das Set enthält Dübel, Holzschrauben und Schrauben zur Befestigung der Dose

Bei Montage auf einer rauen Oberfläche empfehlen wir das Gerät mit Silikon zu versiegeln.
Material: selbstlöschendes PP
Temperaturbeständigkeit: von -25 bis +60 °C

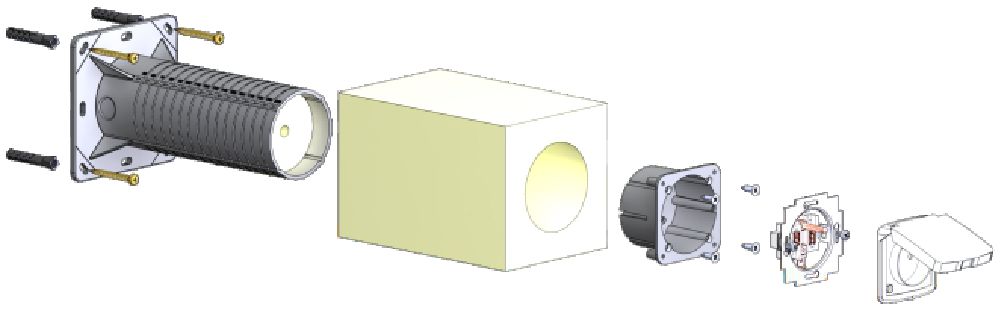

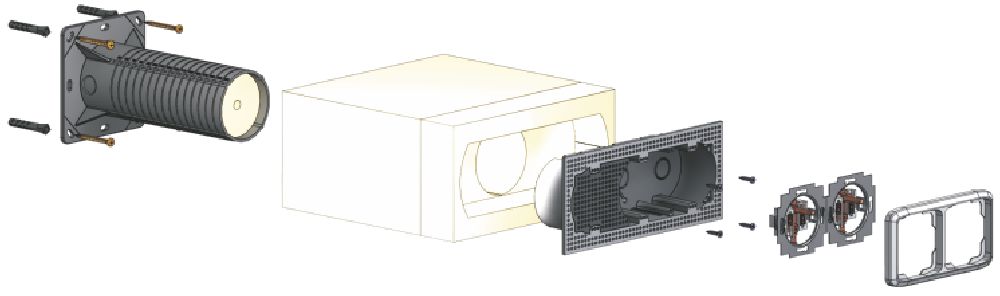

Instruktion:

1. Die Installation erfolgt während der Montage der Wärmedämmung
2. Die Halterung (Tubus) einschließlich der eingelegten Isolierung ist vor der Montage auf die Stärke der Dämmung zu kürzen
3. Die Halterung wird mit Schrauben und Dübeln an der Wand befestigt
4. Das Kabel wird durch die Halterung gezogen und mit dem abisolierten Ende an der Dose befestigt
5. Die Dose wird mit 4 Schrauben an der Halterung befestigt
